三菱PLC FX3S电源接线的外部连接方法
三菱PLC FX3S电源接线的外部连接方法(FX3S电源连接)

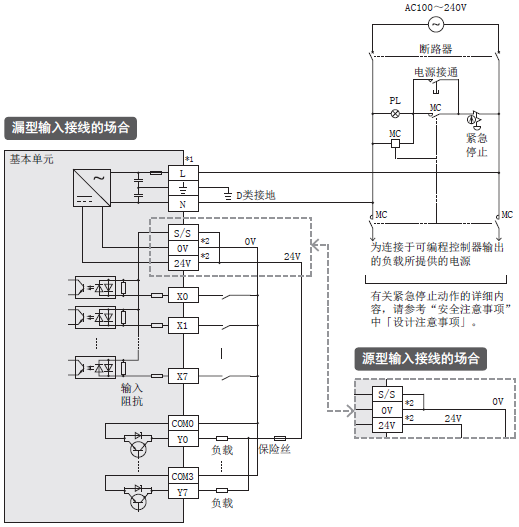

1、外部接线例[AC电源型]
*1. AC电源，连接到[L]、[N]端子(AC100V系列、AC200V系列共用)上。
*2. [0V]、[24V]端子位于输出侧。

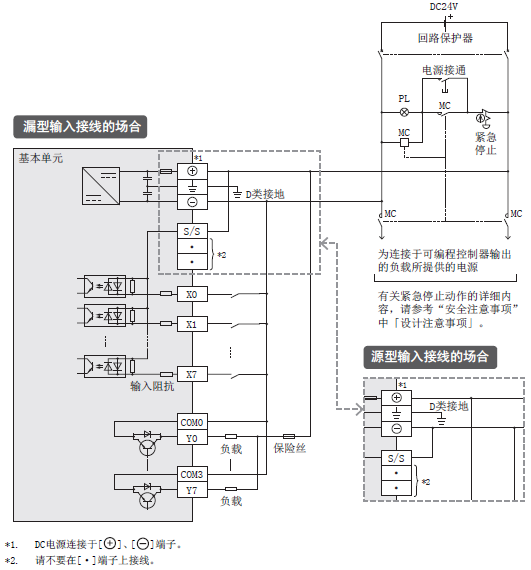

2、外部接线例[DC电源型]
1、外部接线例[AC电源型]
*1. AC电源，连接到[L]、[N]端子(AC100V系列、AC200V系列共用)上。
*2. [0V]、[24V]端子位于输出侧。
2、外部接线例[DC电源型]
